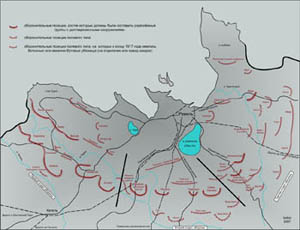

Схема сухопутного фронта Морской Крепости Императора Петра Великого. Конец 1917 года.

Первый отдел обороны (830 кБ)

Второй отдел обороны (750 кБ)

Третий отдел обороны (660 кБ)


Изменения и дополнения в картах отделов обороны.



О КАРТАХ.
Схема расположения объектов крепости была нарисована по итогам полевых исследований и на основе материалов перечисленных ниже. Объекты нанесены на карты Генерального штаба 1979 года масштабом 1:50 000, оригинал которых можно найти сейчас практически в любой крупной библиотеке.
На картах мы старались показать расположение тяжёлых батарей, ж/д путей, бетонных и каменно-бутовых строений крепости. Отметим, что далеко не все бетонные малые убежища найдены нами на местности, так же как и точное прохождение отдельных отрезков ж/д пути сейчас уже невозможно раскрыть ни на местности, ни по имеющимся материалам.
Мы опубликовали итог трёхлетних исследований, которые, надеемся, продолжатся и в будущем.


БЛАГОДАРНОСТИ.
Мы хотим выразить большую благодарность Павлу Сапунову за предоставление архивных материалов из РГА ВМФ, на основе которых проводился поиск объектов и их идентификация. Также мы очень признательны Алексею Пашуну за помощь при поиске объектов и за плодотворные обсуждения спорных и сложных моментов. Благодарности нашей нету границ Юрию Мальцеву за предоставление эстонских архивных материалов и плодотворное сотрудничество. За поддержку выражаем благодарность Сергею Найдёнкову. И большое спасибо Вам за совместные походы и исследования крепости на местности.


ИСТОЧНИКИ.

РГАВМФ, 1148 ф.1 д.2400 л.1. Проект Ревельского участка с Высочайше утверждёнными изменениями в вооружении и расположении Приморского и Сухопутного фронтов. 23 ноября 1913 года
РГАВМФ, ф.949, оп.1, д.35, л.314. Схема расположения тяжелых батарей, КП и НП Сухопутного фронта МкИПВ вокруг Ревеля. (калька)
РГАВМФ, 949 оп.1 д.35 л.390-404. Состояние сухопутного фронта МКиИПВ к 1 ноября 1915 года.
РГАВМФ, ф.949, оп.1, д.35, л.117-125. Краткий обзор хода работ по постройке и вооружению МкИПВ к 1 октября 1916 г.
РГАВМФ, ф.949, оп.1, д.143, л.21-25. Краткое описание позиции Сухопутного фронта.
РГАВМФ, ф.949, оп.4, д.24, л.292-293. Приказ № 62 по Артиллерии Сухопутного фронта МкИПВ от 23 ноября 1915 г.
РГАВМФ, ф.949, оп.1, д.51, л.281-283. Ведомость боевой готовности батарей дальнего боя 1-го Отдела Обороны Сухопутного фронта МкИПВ к 1 декабря 1915 г.
РГАВМФ, ф.949, оп.1, д.51, л.279-280. Ведомость боевой готовности батарей дальнего боя 2-го Отдела Обороны Сухопутного фронта МкИПВ к 1 декабря 1915 г.
РГАВМФ, ф.949, оп.1, д.51, л.277-278. Ведомость боевой готовности батарей дальнего боя 3-го Отдела Обороны Сухопутного фронта МкИПВ к 15 ноября 1915 г.
РГАВМФ, ф.949, оп.1, д.111, л.20. Распределение батарей 12" дивизионов и 6" Канэ. Распределение 24с/м японских пушек и 9" мортир.
РГАВМФ, ф.949, оп.1, д.183, л.108-110. Расчет артиллерийского вооружения для обороны позиции на Вимсе.
РГАВМФ, ф.949, оп.1, д.183, л.111-112. Расчет артиллерийского вооружения для обороны позиции на Вимсе.
РГАВМФ, ф.949, оп.1, д.35, л.274-275. Сведения о вооружении тяжелых батарей 1-го отдела обороны по состоянию к 20-му Августу 1917 года.
РГАВМФ, ф.949, оп.1, д.35, л.305-306. Артиллерия Сухопутного фронта МкИПВ (тяжелые орудия) к 15 апреля 1917 г.
РГАВМФ, ф.949 оп.1 д.137 л.35. Схема крепостных железных дорог
Юрий Мальцев - Объекты МКиИПВ на территории современного Таллинна.
Mehis Helme - Eesti kitsaroopmelised raudteed 1896-1996
Heino Gustavson - Merekindlused Eestis 1913-1940
Л.И. Амирханов - Морская крепость Императора Петра Великого
Исследования эстонских военных 1938 года
А. Б. Широкорад - Энциклопедия отечественной артиллерии
В. Н. Шунков - Энциклопедия артиллерии особой мощности

Карты

Топографическая карта Эстляндской губернии 1:42000 1899
Eesti topograafiline kaart 1:25000 1923-36
Eesti topograafiline kaart 1:50000 1935-39
Карта Генерального штаба 1:25000 1960
Карта Генерального штаба 1:50000 1979
Tallinn-Paldiski 1:60000
Большую помощь нам оказали карты и аэрофотоснимки с сайта Maa-amet
