Остров Сааремаа. Южная часть
п-ова Сырве. |
В ноябре 1939 года было принято решение о
строительстве на о. Сааремаа трех башенных батарей. Две батареи
предполагалось построить на
полуострове Сырве. Вооружение
одной батареи должны были составить две двухорудийных 180 мм
установки МБ-2-180, другой - две трехорудийных 305 мм установки
МБ-20. Местоположение третьей батареи с двумя установками МБ-2-180
было выбрано на п-ове Ундва. Из этих трех батарей была построена
только одна батарея, речь о которой пойдет в этом обзоре. |
|

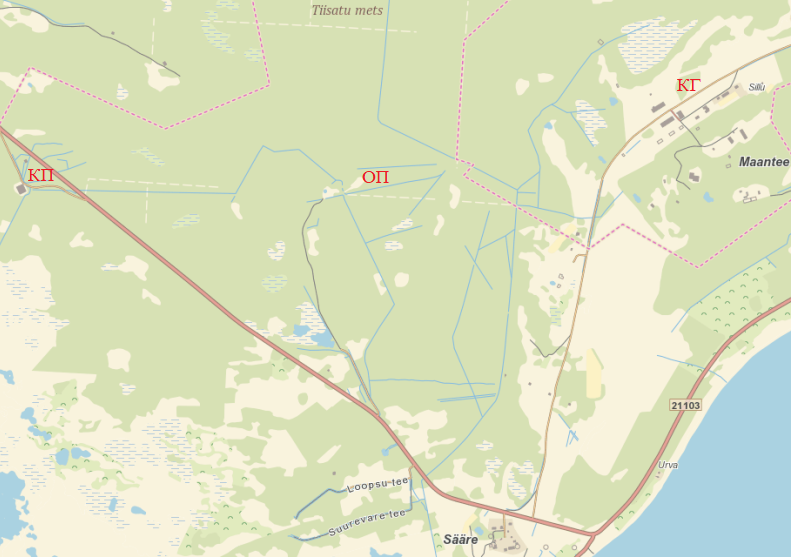

Карта с сайта Земельного департамента Эстонии (Geoportaal
Maaamet). На карте обозначены: ОП - центр огневой
позиции, КП - командный и дальномерный посты, КГ - район
казарменного городка. Расстояние от центра огневой позиции до КП
составляет 1,6 км, до казарм - 1,3 км, до маяка на мысу Сяяре - 2,55
км на юго-восток. |
|

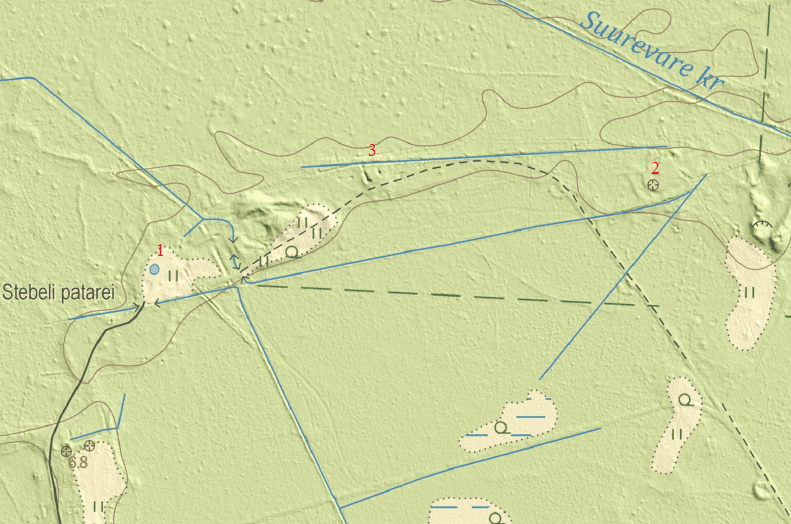

Источник карты тот же. Цифрами 1 и 2 обозначены
орудийные блоки, цифрой 3 блок котельной. Расстояние между блоками 1
и 2 составляет 494 м, между блоком 1 и котельной - 232 м, между
блоком 2 и котельной - 273 м. |
|

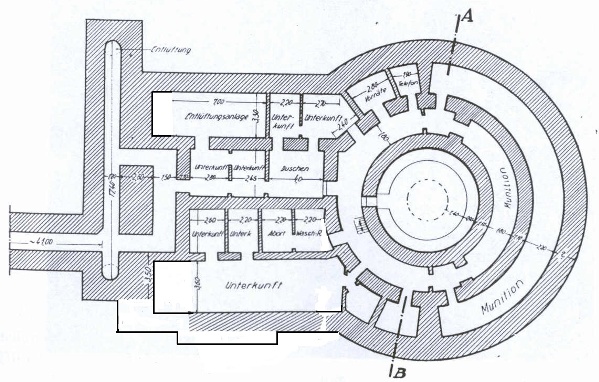

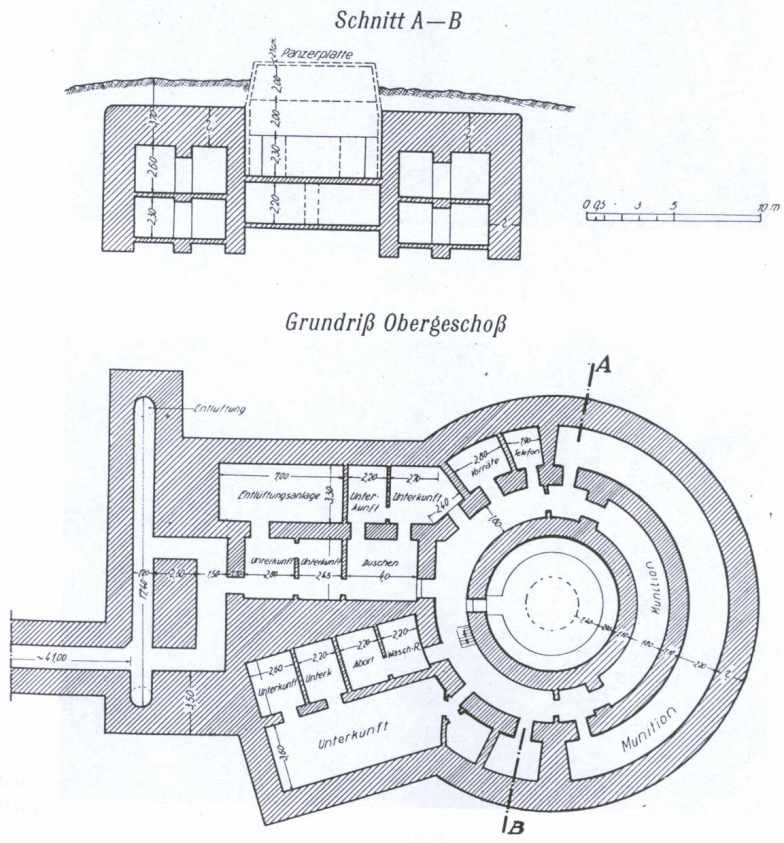

Широко известная схема орудийного блока батареи из "Denkschrift uber
die Russische Landesbefestigungen", 1942. Можем отметить, что здесь
не верно показано расположение помещений в правой прямоугольной
части блока. Эти помещения были расположены параллельно левой части
блока, а не под углом, как на этой схеме. Схема нижнего этажа блока
в немецкой работе отсутствует. Возможно, что к моменту проведения
измерительных работ нижний этаж блока был уже затоплен водой. |
|
Примерно так должна выглядеть схема блока. Предположим, что
утолщение в правой боковой стенке (по схеме - нижняя стенка), было
сделано для дополнительной защиты, так как в этом месте прочность стены
была ослаблена каналами трубопроводов или даже шахт, шедших сквозь
нее. Если расположение помещений на
этой схеме сравнить
со схемой блока батареи № 314 (см.
здесь), то мы найдем отличия лишь в
расположении дверных проемов. Полагаем, что, как и на батарее № 314,
самое большое помещение в этом блоке, идущее полукольцом, было
разделено стенкой с дверным проемом на два равных по площади
помещения. Принципиальные отличия между блоками только в подходах к
коленчатому сквознику. Здесь к одному из входов в сквозник была
пристроена потерна длиной более 40 метров, выходящая в тыл. Был
также сделан запасной выход в виде бетонного колодца со скоб трапом. |
|

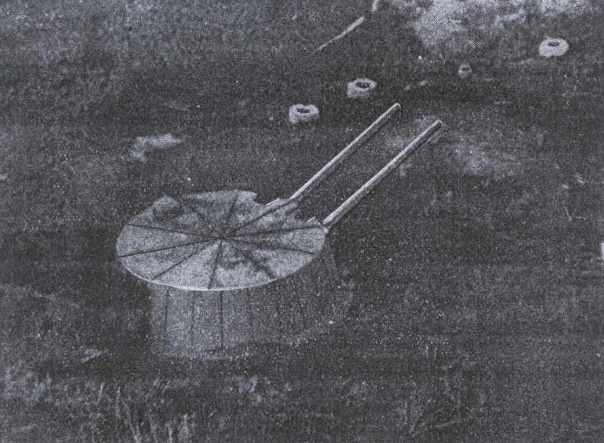

Фото орудийной башни из "Denkschrift...". По-видимому, бронебашня
отделана жестяными листами. Видны завальцованные стыки. Между броней и жестью должен был быть
уложен слой теплоизоляции. |
Первый
орудийный блок. |
|

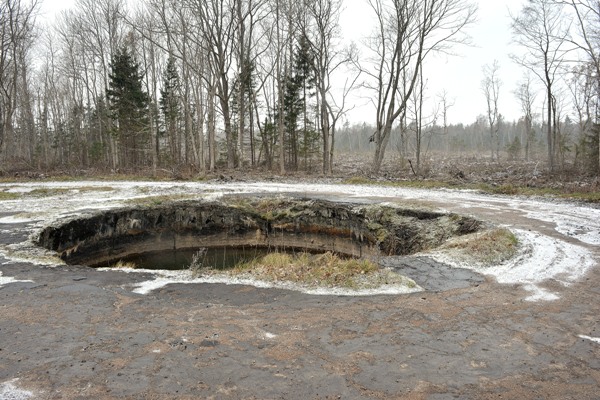

Вид с покрытия блока на башенный колодец.
Помещения блока полностью затоплены. Блоки батареи были построены в заболоченном месте. В 1987 году первый
орудийный блок и блок КП были осушены. Подробности этого мероприятия
читайте в статье председателя клуба "Акванавт" Владимира Голицына,
опубликованную в журнале
"Вокруг света" за 14 мая 2007 года.
Этой теме были также посвящены статьи Энделя Проосеса в газете "Kommunism"
за 25 и 30 июля 1987 года. |
|

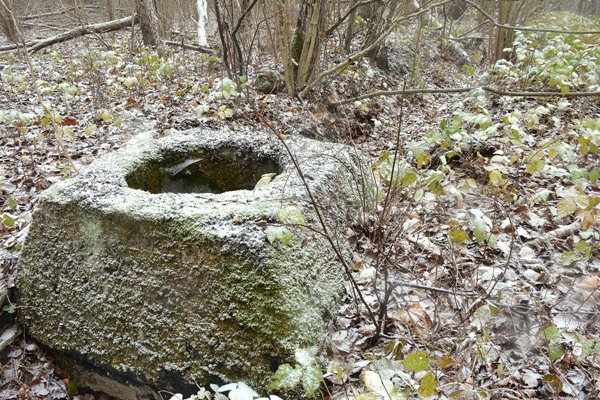

На переднем плане запечатлен оголовок
вентиляционной системы, за которым видна прямоугольная шахта для
замены оборудования в блоке. На заднем плане, надо полагать, виден бетонный
водосборный колодец, в котором должна была находится насосная
установка. Вдоль наружных стен блока на уровне нижнего этажа были
уложены дренажные трубы с наклоном к тыльной стороне блока. По этим
трубам вода собиралась в водосборный колодец, из которого в свою
очередь выкачивалась насосом в отводящий канал. |
|

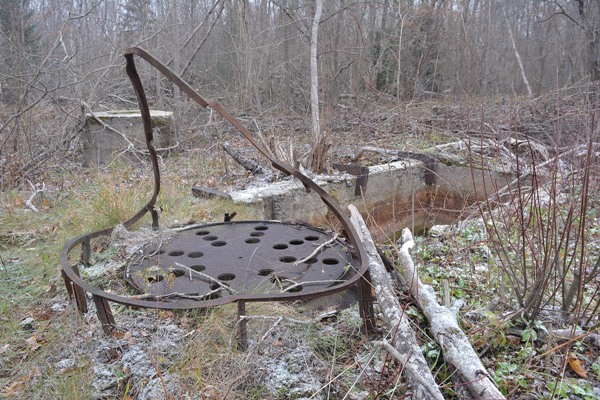

Для обслуживания этой системы рядом с блоком было
сделано еще несколько бетонных колодцев. В целом дренажная система
была рассчитана на откачку 600 кубометров воды в сутки, тогда как
наибольший приток у этого блока был 288 кубометров воды в сутки. На
втором блоке приток воды был меньше. Полагаем, что если бы все
системы функционировали в правильном режиме, то блоки не были бы
затоплены. |
|

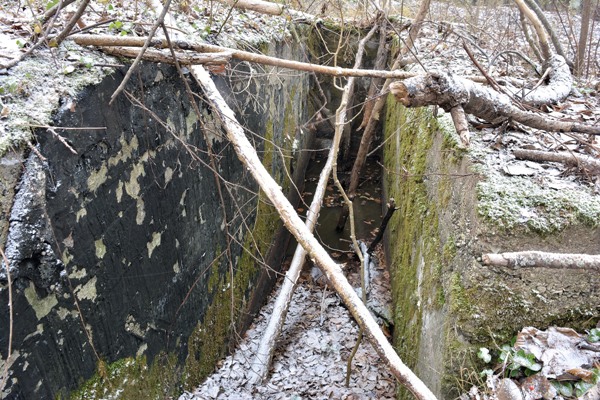

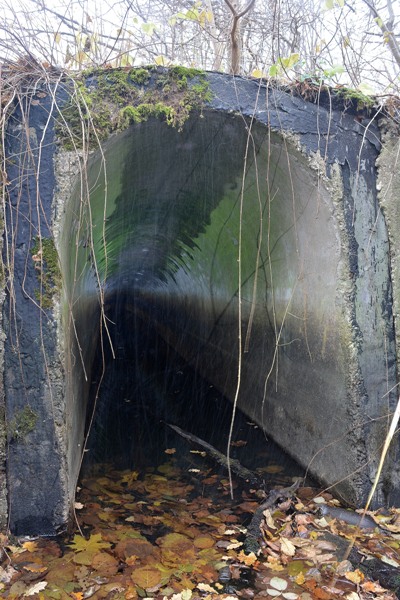

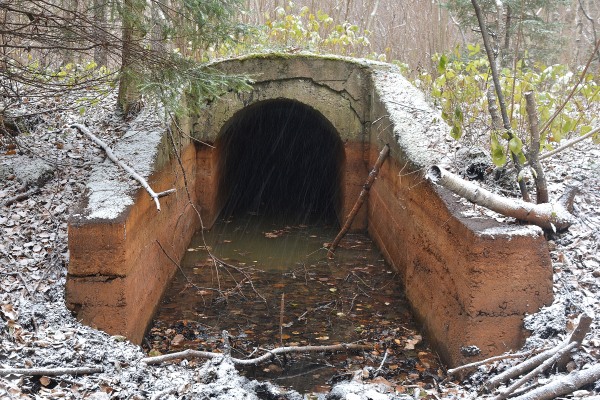

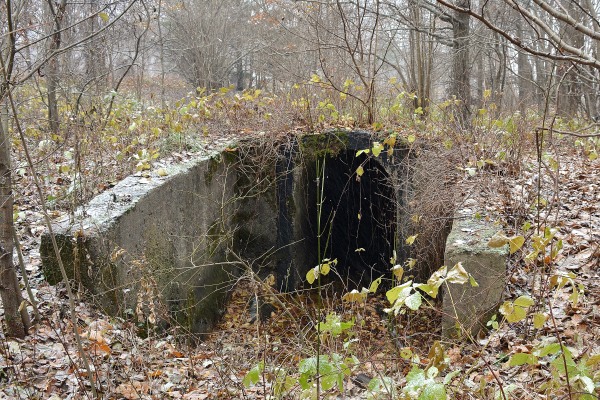

Вход в потерну, которая ведет к сквознику. |
|
Крупным планом. На 180 мм батарее Осмуссаар
строительство подобных потерн было отменено. |
Котельная орудийных блоков. |
|
Вход в блок котельной, расположенный между
орудийными блоками. Котельная затоплена. |
|

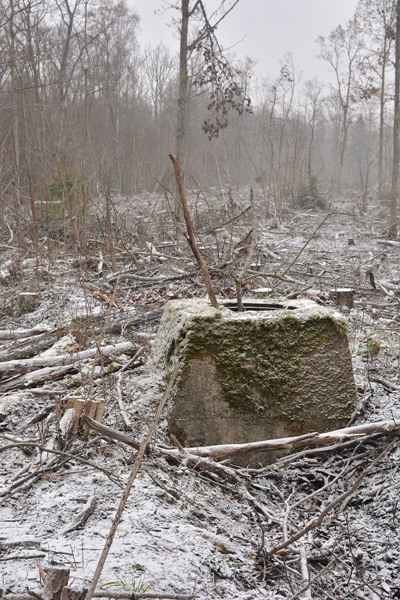

Колодец для обслуживания трубопроводной трассы,
связывающей орудийные блоки и блок котельной. |
Второй
орудийный блок. |
|

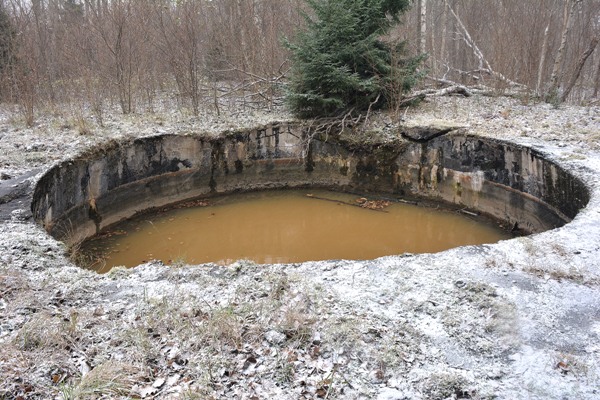

Вид на башенный колодец. На покрытии растут
деревья. Видимо в железобетонном блоке есть трещины. |
|

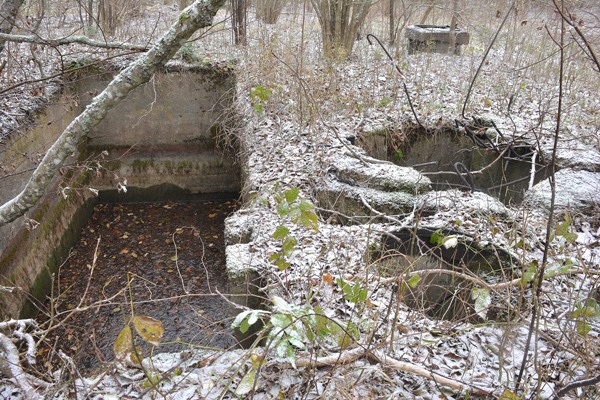

Шахта для замены оборудования в блоке и бетонные
колодцы. |
|
Вход в потерну. |
Командный пост. |
|

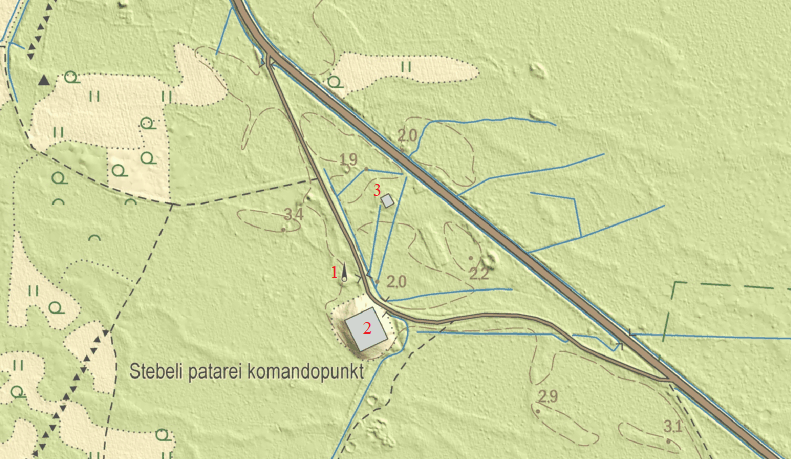

Карта с сайта Земельного департамента Эстонии.
Цифрами обозначены: 1 - дальномерная вышка, 2 - блок КП, 3 - блок
котельной КП. Расстояние между 1 и 2 составляет 64,4 метров, между 2
и 3 - 136 м, между 3 и 1 - 87,2 м. Точками отсчета служат центры
объектов. Для КП - бронеколпак. |

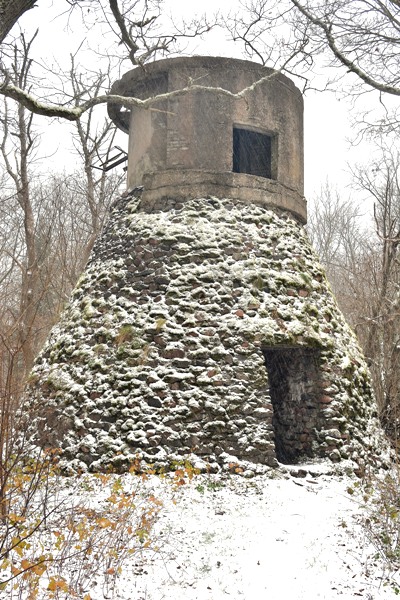

Дальномерная вышка. |
|
Вид с тыла. После войны на вышке вместо
дальномерной бронерубки была построена железобетонная рубка для
приборов, обслуживающих стрельбу батареи № 470. |
|
Справа часть стенки дальномерной вышки, по центру
не идентифицированное бетонное основание, на заднем плане слева
холмик - обваловка блока КП. |
|
Вход в вышку. |
|

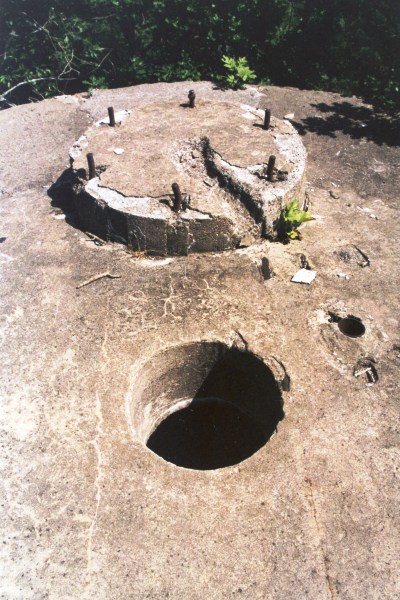

На покрытии ж/б рубки. |
Блок КП. |
|

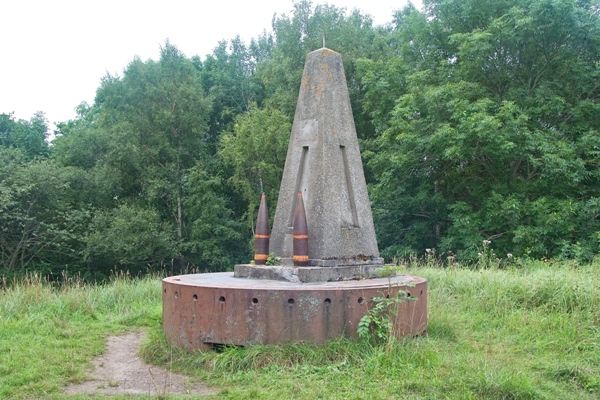

Бронеколпак КБ-250 с монументом на покрытии блока КП. |
|
Еще один вид на колпак и монумент. Толщина
бронеплит колпака, по нашим обмерам, составила: вертикальные стенки
- 26,5 см, покрытие - 25,5 см, пол - 4,5 см. |
|

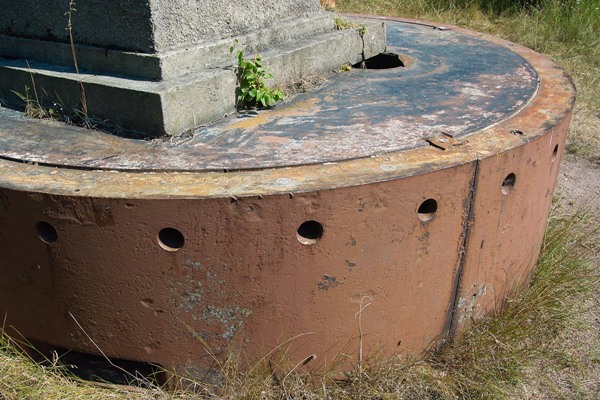

Отверстия в стенке, надо полагать, были сделаны
для гужонов, которые скрепляли между собой вертикальные и
горизонтальные бронелисты. Помимо этого, бронелисты скреплялись
между собой шпонками ласточкин хвост. |
|

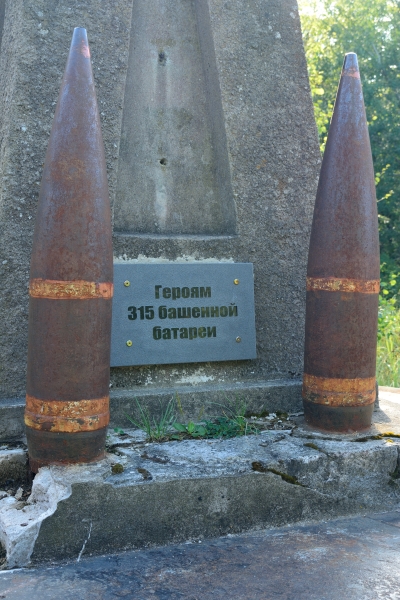

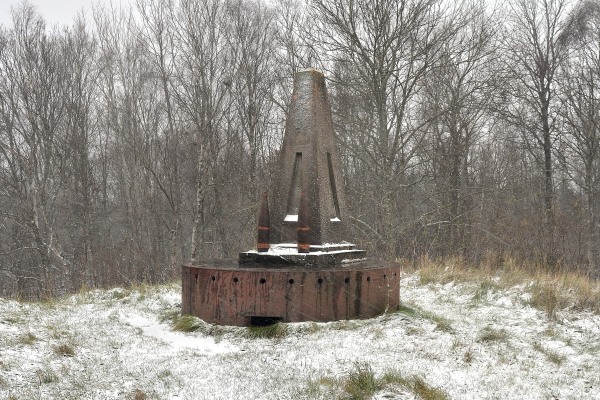

Стела со снарядами была
установлена здесь в 1959 году. На стеле были закреплены две таблички
и якорь между ними в нише. Венчала стелу пятиконечная красная
звезда. Кто-то все это украл. Новая табличка была
установлена силами клуба "Фронтлайн" 24 ноября 2020
года. Это мероприятие было согласовано с департаментом охраны
памятников истории и культуры Эстонии. |
|

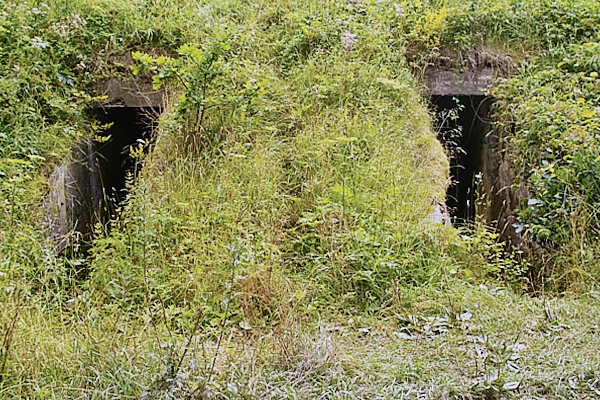

Входы в коридоры, ведущие в коленчатый сквозник. |
|
Вид из сквозника в сторону входа. Там, где люк в
полу - это коридор, а до люка - блок. Видна трещина на стенах и в
полу между основным сооружением и пристроенным. |
|

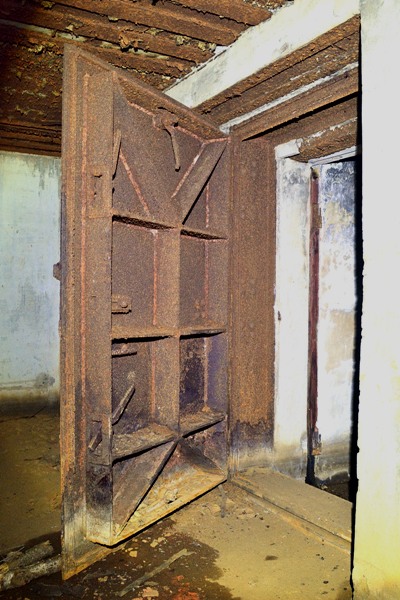

Герметичная бронедверь на входе из сквозника в блок. |
|

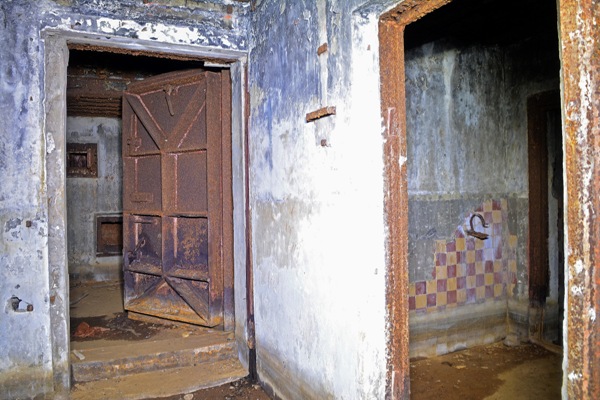

Вид с обратной стороны. Справа вход в тамбуры
дегазации. Уровень, на котором здесь стоит вода, всегда разный.
Нижний этаж, если никто не выкачивал воду, всегда затоплен. |
|
Тамбуры были частично облицованы метлахской
плиткой. |
|

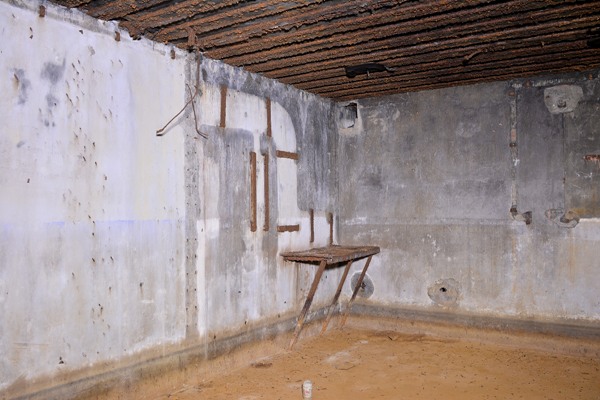

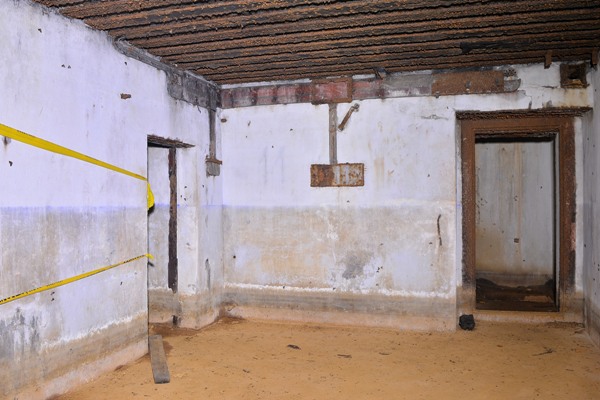

Центральный пост с трансформатором азимута и
дистанции (ТАД) находился на нижнем этаже. Это оперативное
помещение. |
|
Вид в обратную сторону. Справа вход в небольшое
помещение, из которого по лестнице можно попасть в бронеколпак. |
|

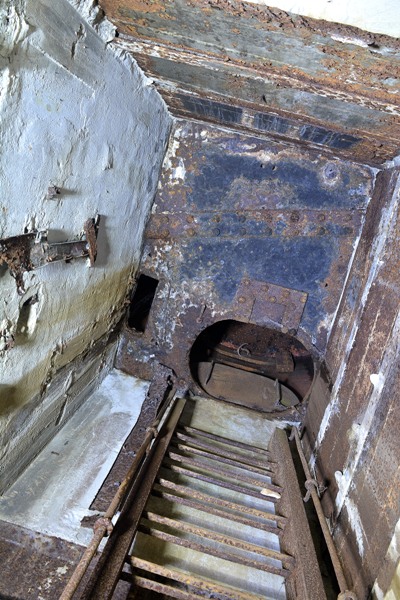

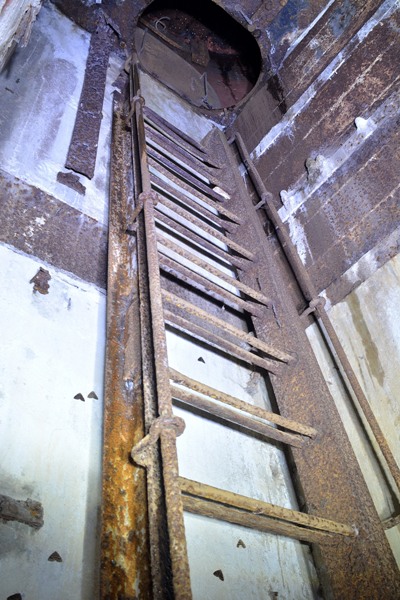

Лестница, ведущая в бронеколпак. |
|
Еще один вид в подрубочном помещении. |
|
Рядом с лестницей, в полу, сделан проем, ход на нижний этаж. |
|
Внутри бронеколпака. |
|

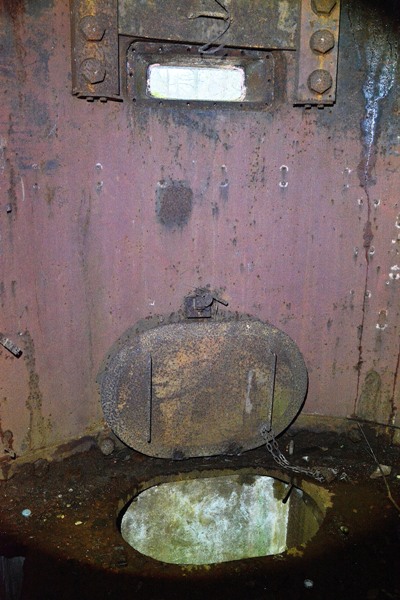

Вид на смотровую щель и отверстие для визира. |
|

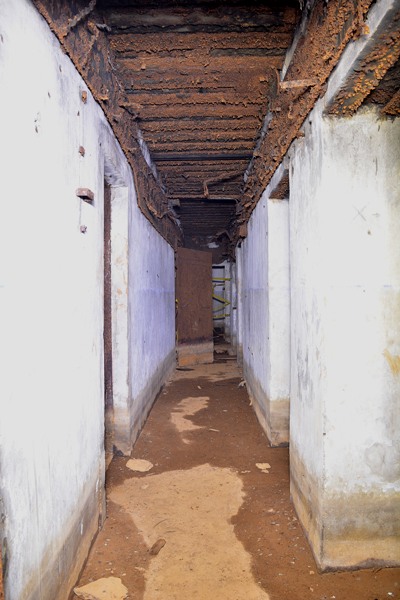

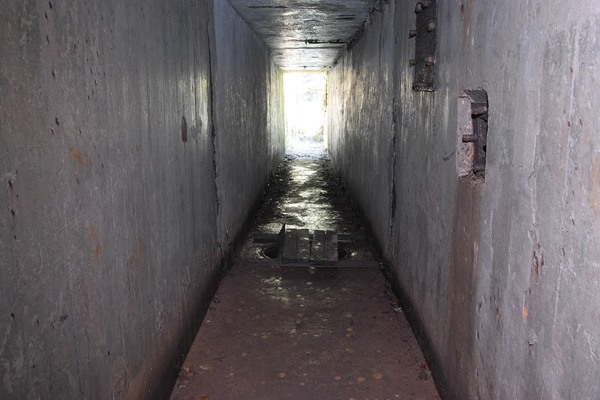

Коридор в блоке КП. Всего на верхнем этаже 18
помещений. Схема их расположения такая же, как и в КП батареи № 316
на Хийумаа. Можно предположить, что и КП батареи № 314 на
Осмуссаар такой же схемы. |
|

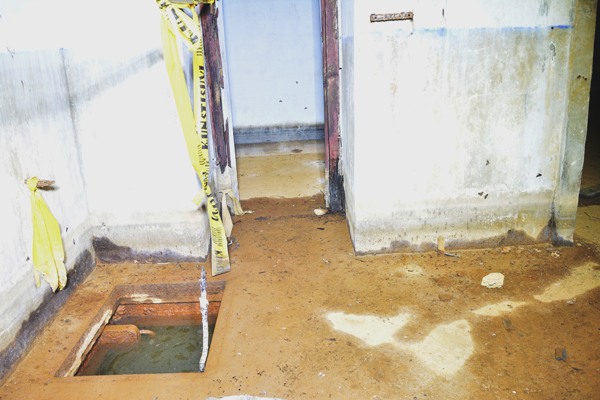

Слева в полу проем, через который по лестнице
можно спустится на нижний этаж. Конечно, если бы он не был бы
затоплен. Откачивали здесь воду два раза. Первый раз в 1987 году,
второй в 2010. |
|

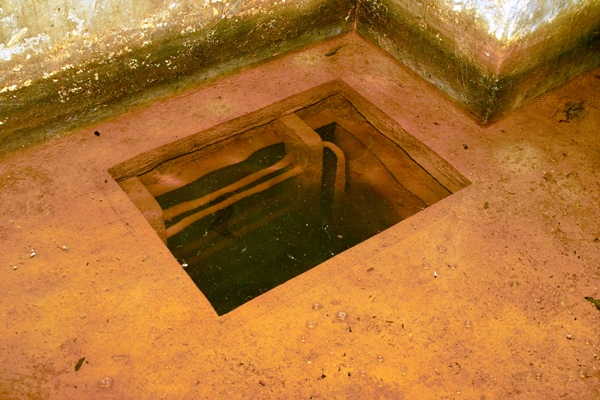

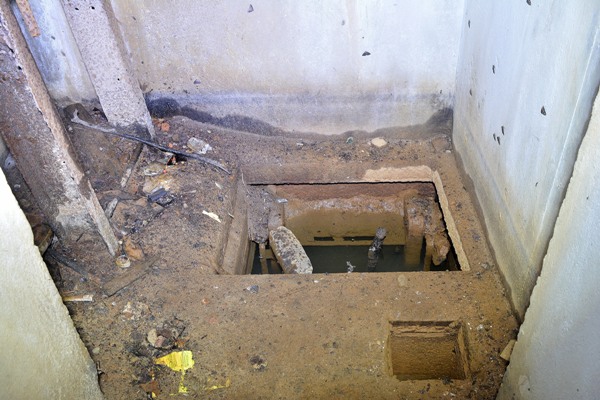

Вид на проем крупным планом. Надо полагать, что
схема нижнего этажа такая же, как и в КП батареи № 316, который не
затоплен. |
Котельная КП. |
|
Мостик через дренажную канаву. За мостиком
тропинка, ведущая к блоку котельной. |
|
Вид на тыльную стенку блока и вход внутрь. Котельная
затоплена. |
Казарменный городок. |
|

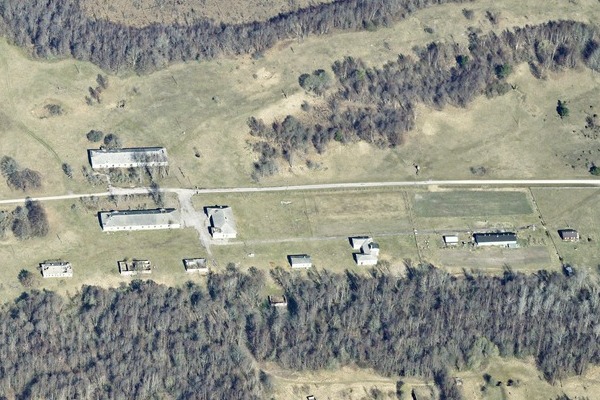

Из воспоминаний инженера Васильева,
опубликованных в книге Ю. Ю. Мелконова "Батарея капитана Стебля", казарменный
городок состоял из: "боевой части для расквартирования личного
состава 315-й батареи, состоявшей из двух казарм на 350 человек,
камбуза-столовой, хлебопекарни, бани-прачечной, санчасти, ледника и
клуба". Надо полагать, что все перечисленное поместилось на
выделенном нами участке снимка от 20 апреля 2021 года с геопортала
Земельного департамента Эстонии. Городок использовался и после
войны, поэтому вполне возможно, что были перестройки в зданиях и достройки на
его территории. |
|

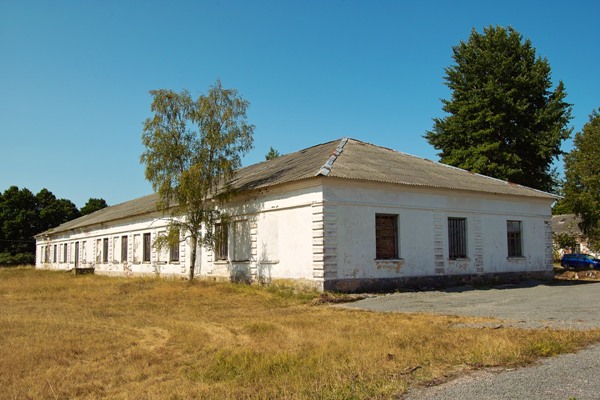

Одна из двух казарм. Казарменный городок
находится в пределах деревни Маантее, что можно перевести как -
Шоссейная. |
|

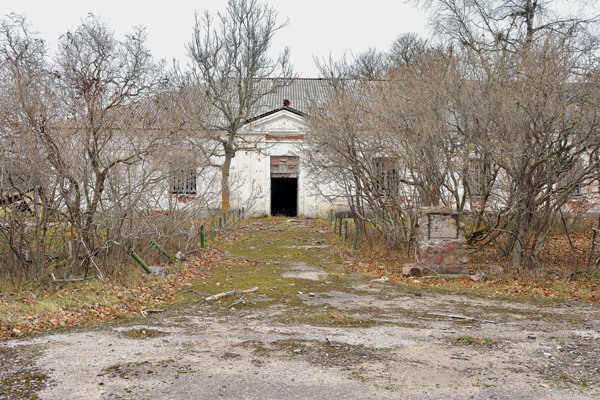

Вторая казарма. Вид на вход. |
|

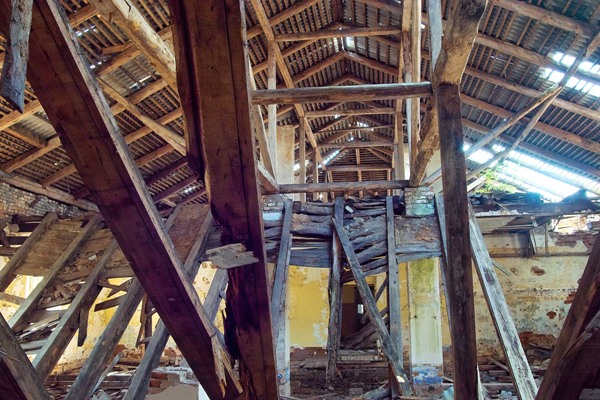

Внутри. Вид на кровлю. |
|
Здесь видна конструкция пола и стен. |
|

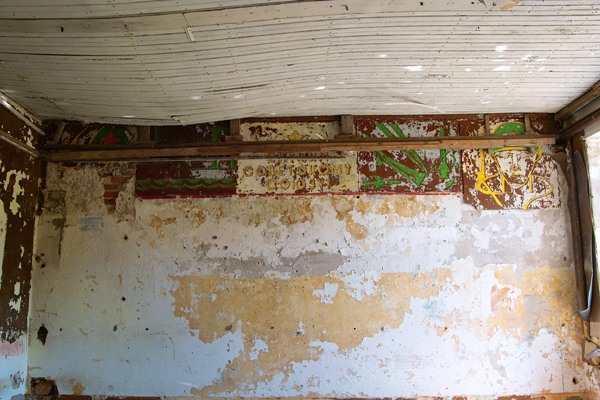

Настенное творчество. |
|

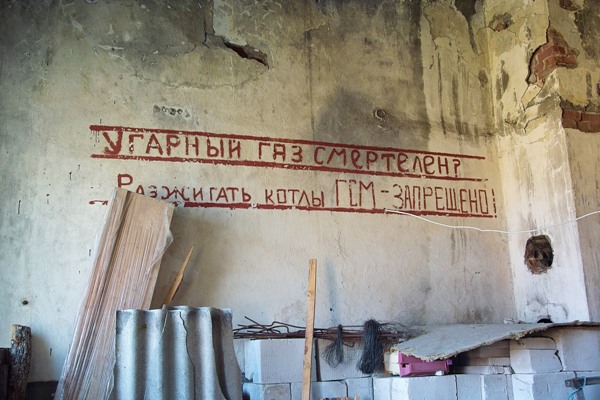

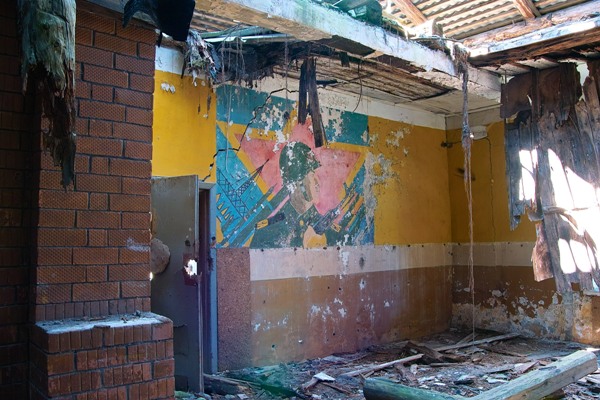

Еще. |
|
И такое есть. |
|

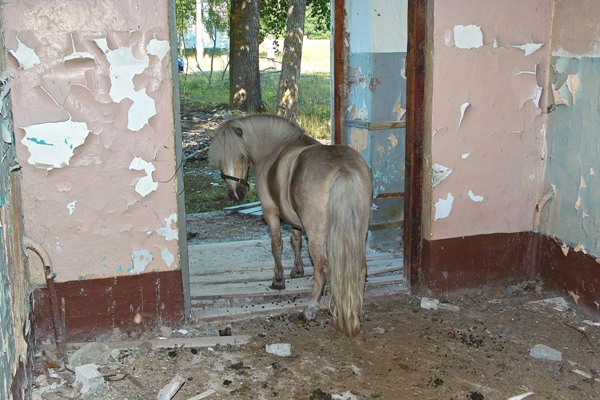

Сейчас в казармах обитают лошади и овцы. |
|

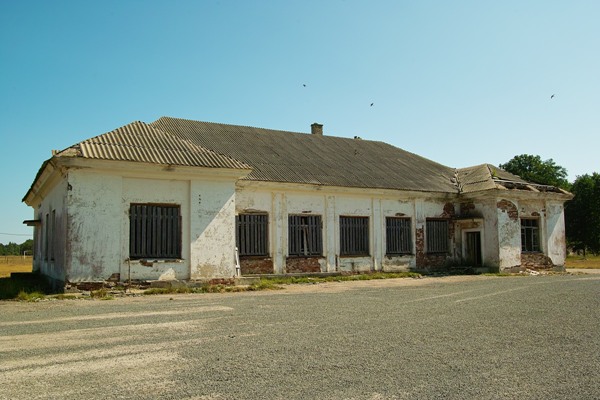

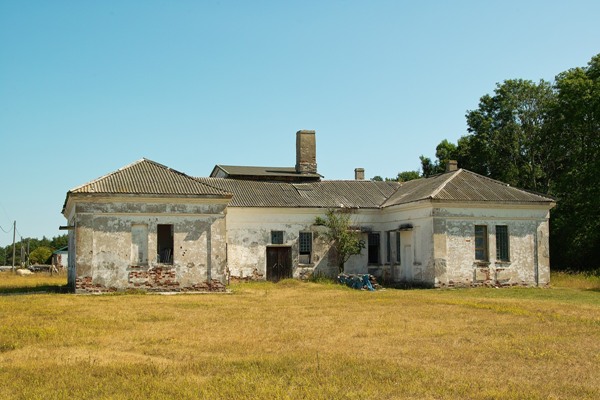

Рядом с казармами, полагаем, находится столовая. |
|

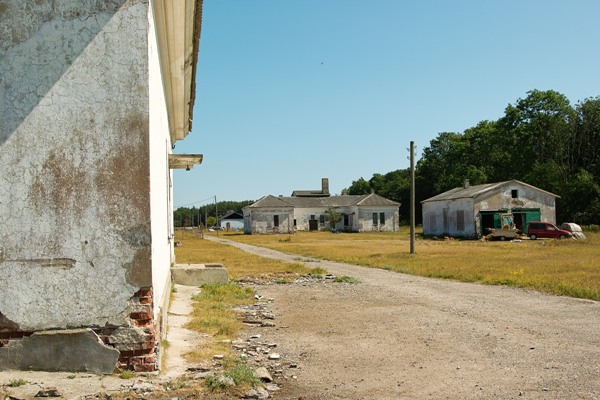

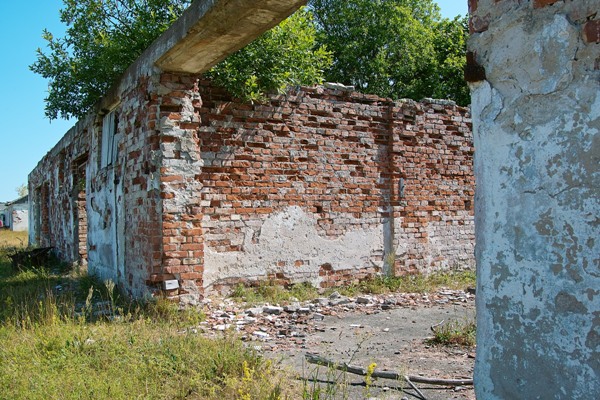

Вид от столовой на север. Справа складское
строение. На заднем плане, предположительно, баня с прачечной. |
|
Баня, если это баня, крупным планом. |
|

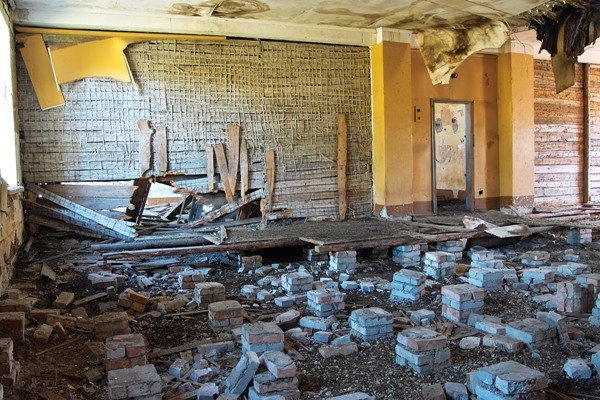

Внутри бани. |
|
Гараж. |
Мыс Лябара. |
|

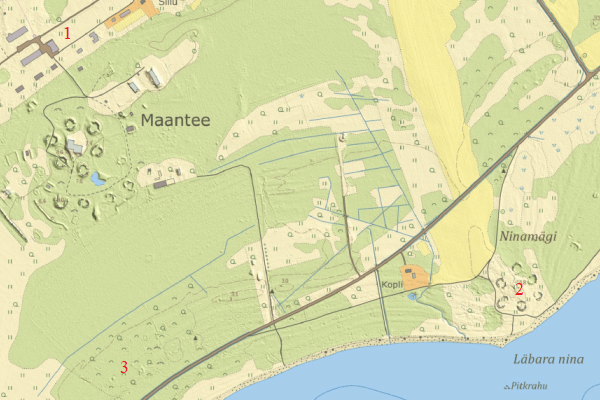

Карта с геопортала Земельного департамента
Эстонии. Цифрами обозначены: 1 - казарменный городок, 2 - ДОТ, 3 -
позиция батареи ПВО. |
|

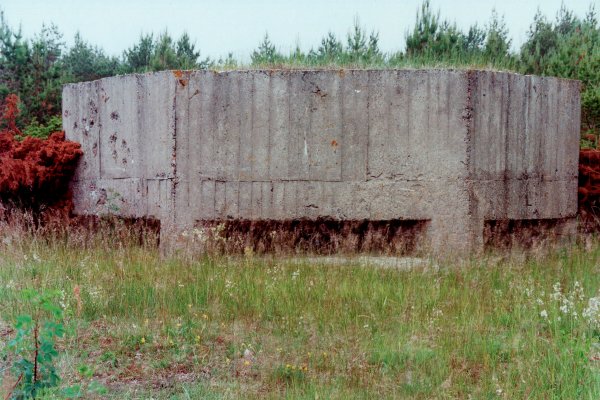

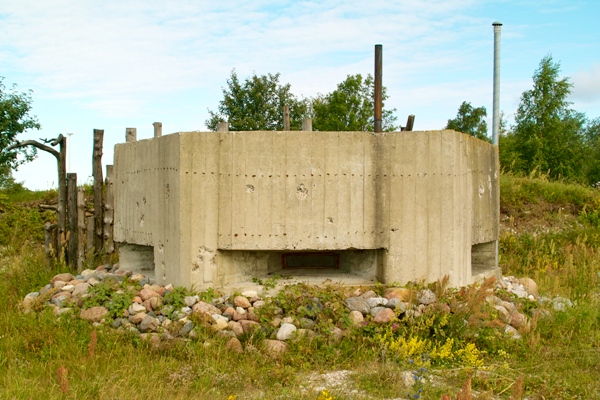

ДОТ. Вокруг ДОТа можно наблюдать 6 обваловок для
ракетных установок. Сооружение используется до сих пор. Вход закрыт. |
|
В стенке ДОТа видны отколы. |
|
Вид с обратной стороны. От батареи ПВО (цифра 3)
практически ничего не осталось. Ряд ямок можно идентифицировать, как
орудийные дворики. Капитальных построек не обнаружено. На том же
месте в 1950-ые годы была оборудована позиция для батареи на мехтяге.
Тоже деревоземляная. |
Мыс Сяяре. |
|
Карта с геопортала Земельного департамента
Эстонии. Цифрами обозначены: 1 - ДОТ, 2 - военный музей, 3 - маячный
городок, 4 - ДОТ, 5 - развалины русского пограничного
наблюдательного пункта. |
|

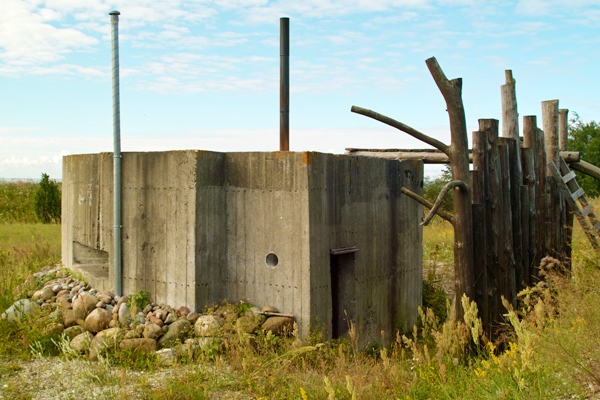

ДОТ у хутора Урва. Как и в стенке ДОТа на мысу
Лябара, обращенной на юг, здесь также присутствуют отколы. |
|

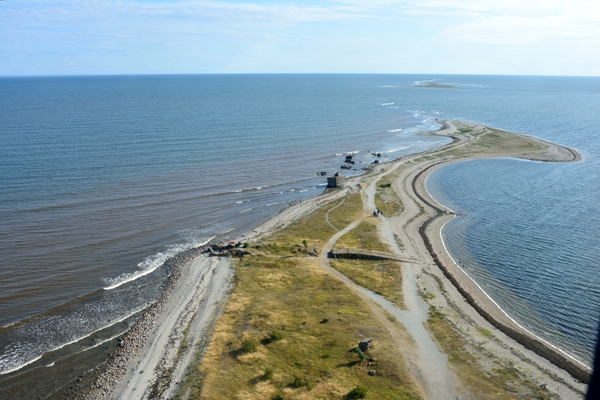

Мыс Сяяре. Вид с маяка. |
|

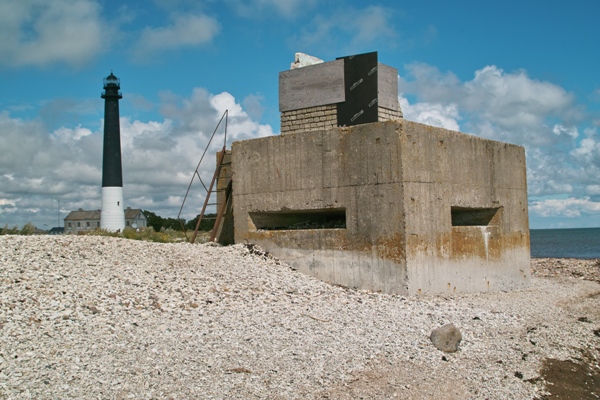

ДОТ. Отличается от остальных ДОТов прямоугольной
формой. На заднем плане маяк, построенный в 1960 году. |
|

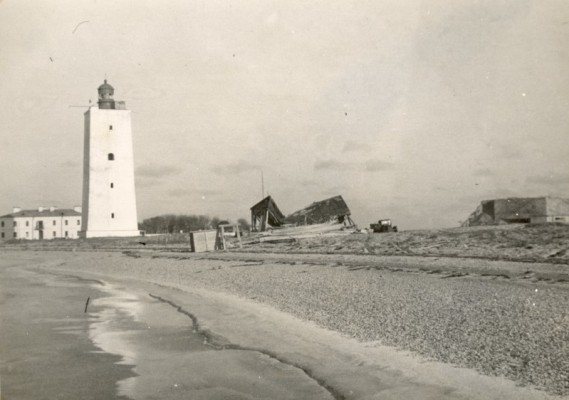

В музее Сааремаа (см.
здесь) есть такое фото. Виден
старый маяк и ДОТ. Датировано фото 1943-44 гг. |
|

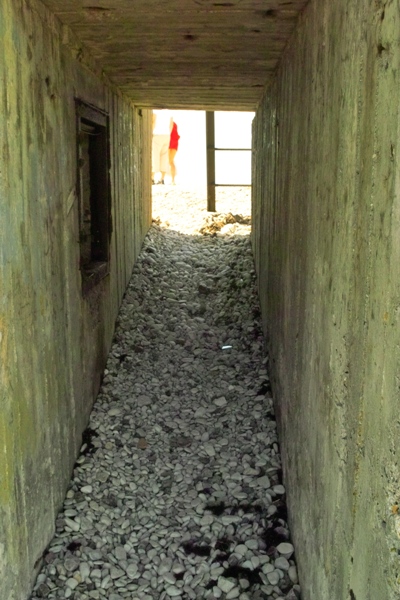

Сквозник. Вход в ДОТ сделан в виде окна. Вдоль
дороги от военного музея в сторону деревни Маантее можно встретить
еще два ДОТа. Они, похоже, были построены уже после войны. |
|

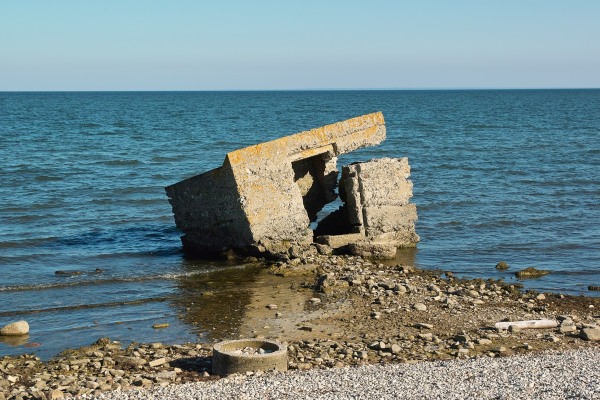

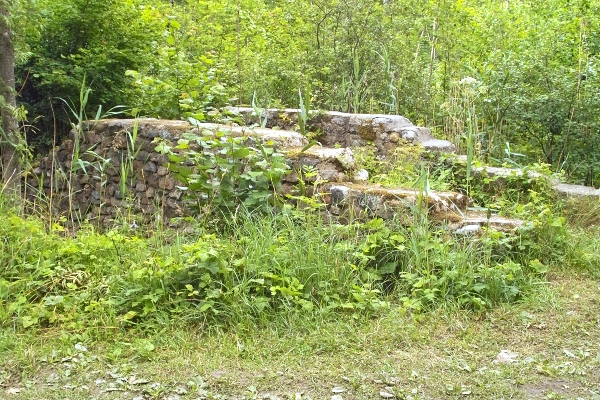

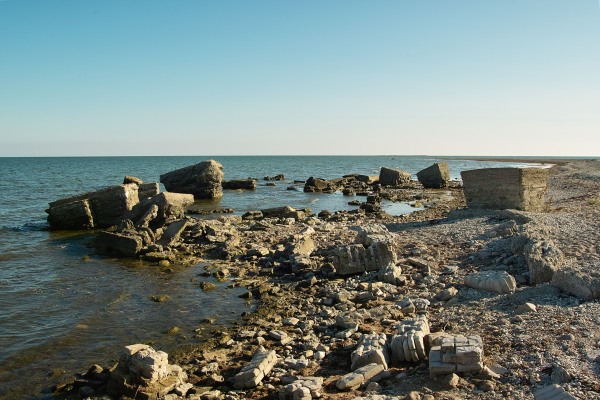

Развалины русского пограничного наблюдательного
поста. Так написано на инфощите. |
|
Еще развалины тут же. Похоже, что эти штуки имеют
отношение к советскому ПТН, речь о котором идет в статье Юри Пярна
(см.
здесь). |
|

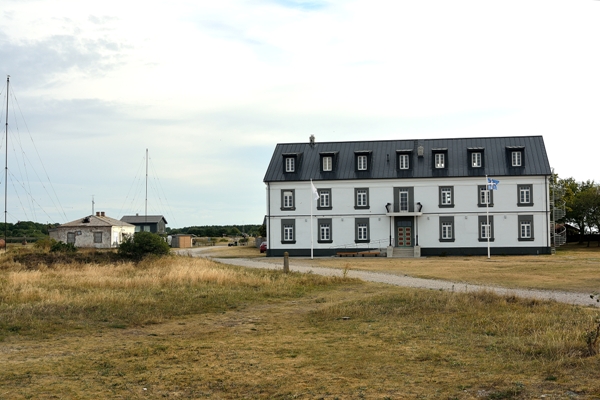

Отреставрированный жилой дом. Пристроен третий
этаж под крышей. Сейчас внутри дома находятся музеи, посвященные
маякам и истории Сааремаа. Слева видно здание радиостанции.
Советская постройка. Точный год строительства выяснить не удалось.
Где-то здесь находилась радиостанция, с которой была отправлена
последняя радиограмма 5 октября 1941 года. |
|

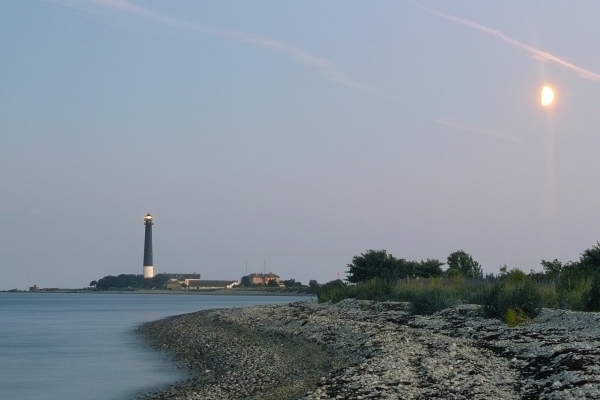

Мыс Сяяре в лунном свете. |
