Схема эстонской батареи №4.

Назад

Мати Ыун "Eesti Merekindlused".





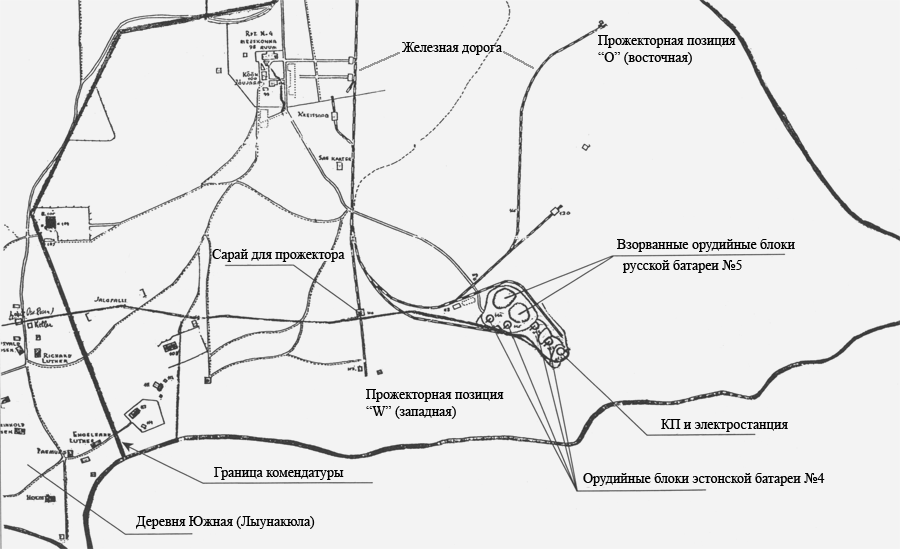

Схема русской батареи №5, эстонской батареи №4, советской батареи №184.

Сделана по данным полевых исследований.

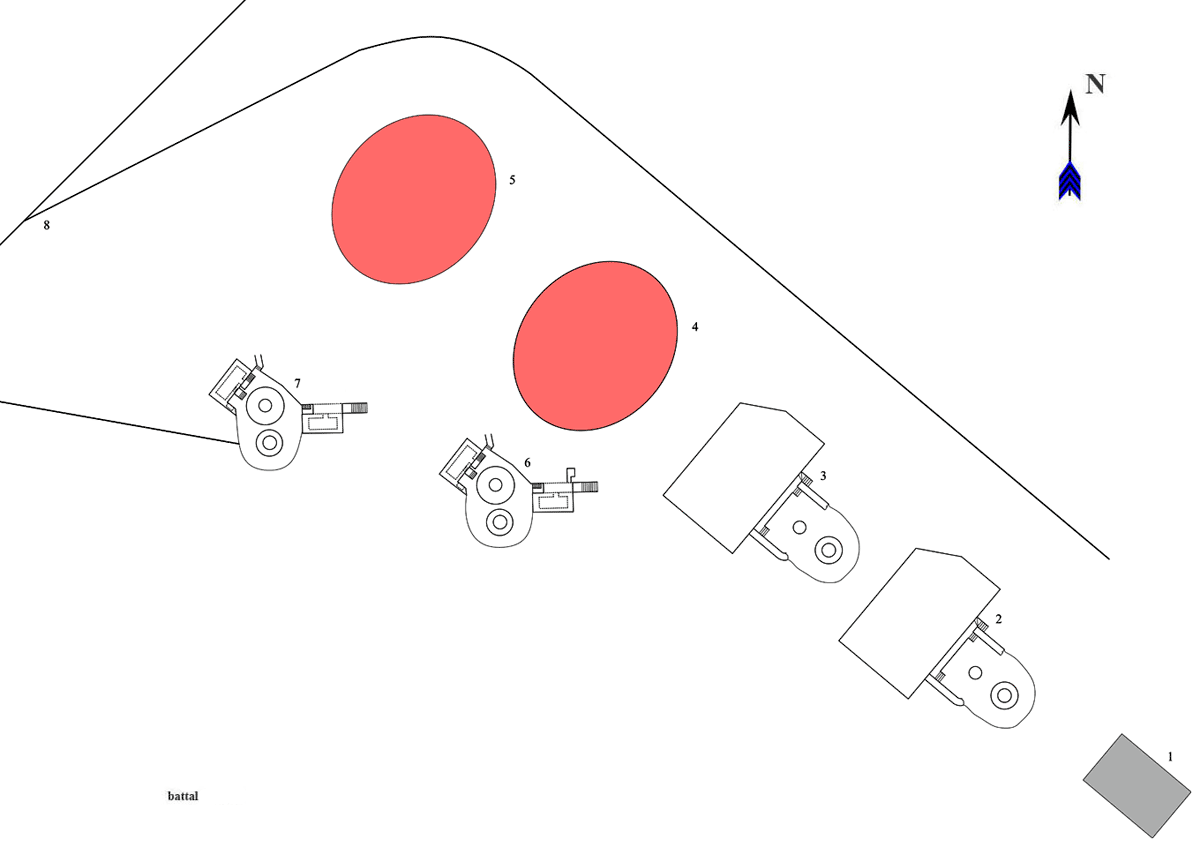

1 - взорванный бетонный блок КП и электростанции.

2, 3, 4, 5 - орудийные блоки постройки 1914 года. Блоки 4 и 5 взорваны. Расстояние между блоками и КП 30 м.

6, 7 - орудийные блоки постройки середины 20-ых гг. Расстояние между блоками 30 м.

8 - железные дороги.



Схема орудийного блока постройки 1914 года.

Сделана по данным полевых исследований.

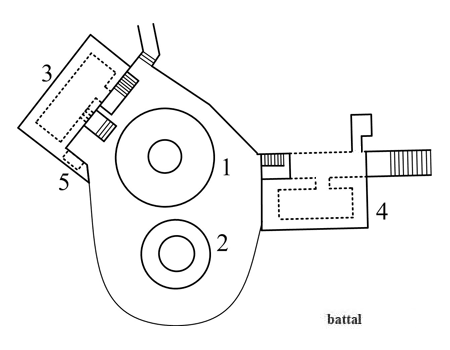

1 - основание для 6 дм. орудийной установки Канэ.

2 - основание для 100 мм орудийной установки Б-34.


Схема орудийного блока постройки середины 20-ых гг.

Сделана по данным полевых исследований.

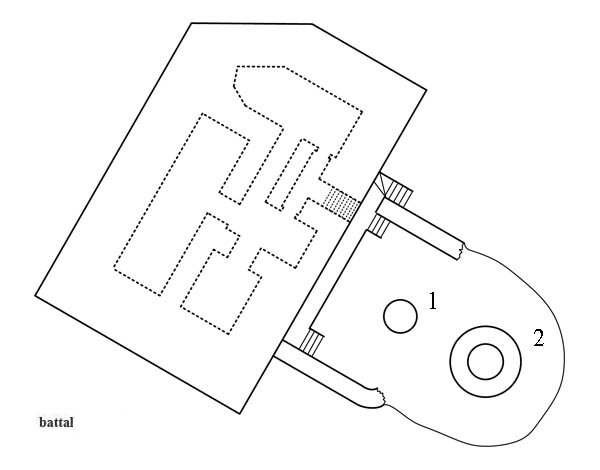

1 - основание для 6 дм. орудийной установки Канэ.

2 - основание для 100 мм орудийной установки Б-34.

3, 4 - погреба для боеприпасов. Хотя номер 4 мог быть и убежищем.

5 - ниша для электрощита.
